東風D9 防役消毒灑水車同時具有噴藥及灑水功能：前沖（噴）后灑，帶側噴，罐體后帶工作平臺，平臺上安裝專用綠化灑水高炮，炮可全方位旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨，罐體后帶工作平臺，帶安全護欄，配備原廠杭州威龍專用灑水泵，泵可自吸自排，帶消防接口，可通過消防栓進水，帶自流閥。
罐體材質采用Q235碳鋼優質4mm鋼板制作，采用大型拼板自動焊機焊接，大型卷板機卷壓成型，封頭采用**的弧形對接焊接工藝。罐體內作防銹處理。
|
產品名稱 |

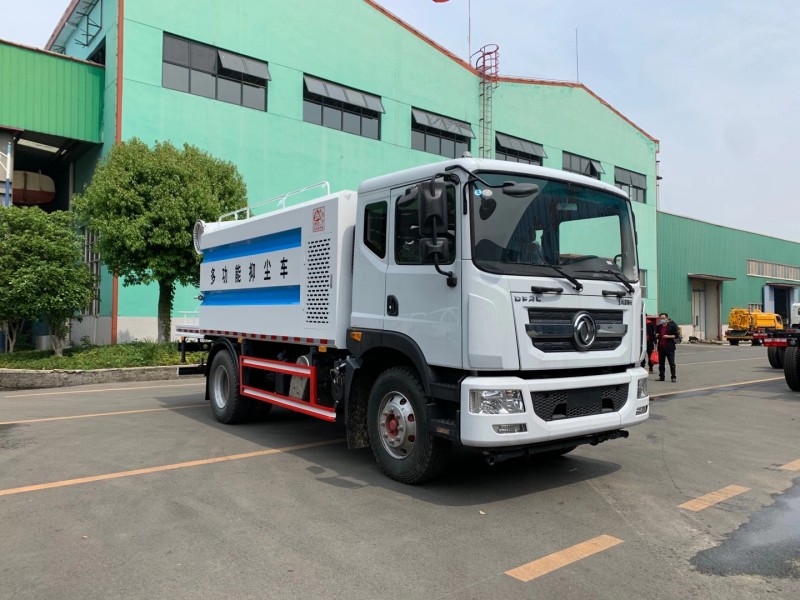

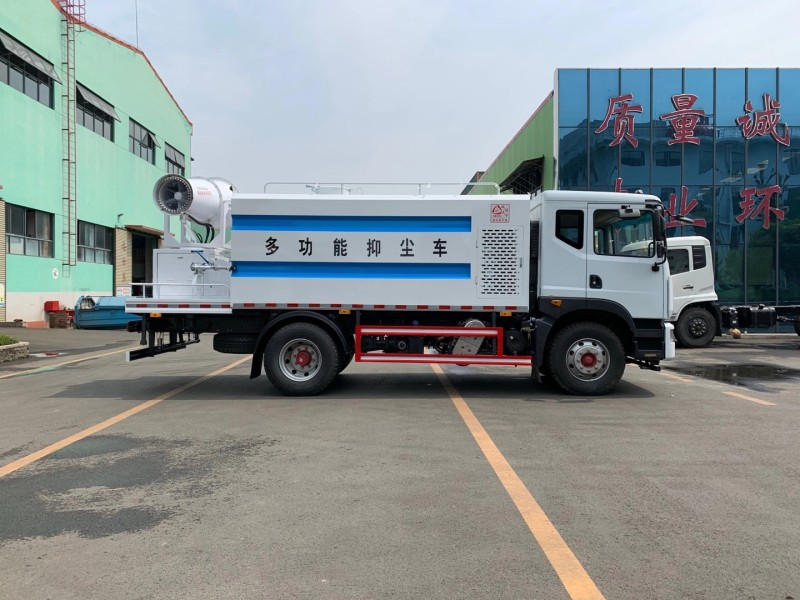

東風D9多功能抑塵車（XZL5180TDY6） |
|
|
工信部公告 |
333批 |
|
|
底盤型號 |
EQ1185LJ9CDE |
|
|
裝水容積 |
12立方 |
|
|
車輛參數 |
整車尺寸(長寬高mm) |
8700×2500×3550,3650 |
|
總質量（kg) |
18000 |
|
|
額定載質量(kg) |
8300 |
|
|
整備質量(kg) |
9505 |
|
|
接近角/離去角(mm) |
19/13 |
|
|
前懸/后懸(mm) |
1260/2540 |
|
|
燃油種類 |
柴油 |
|
|
車速 |
105 |
|
|
發動機參數 |
型號 |
B6.2NS6B230 |
|
排量/功率(ml/kw) |
6200/169 |
|
|
排放標準 |
國6 |
|
|
生產廠家 |
東風康明斯發動機有限公司 |
|
|
型式 |
六缸環保增壓電噴柴油機 |
|
|
底盤說明 |
驅動型式 |
4×2 |
|
軸距(mm) |
4500 |
|
|
轉向器說明 |
方向助力 |
|
|
變速箱描述 |
東風6檔 |
|
|
離合器說明 |
離合助力 |
|
|
駕駛室 |
平頭排半駕駛室，全金屬封閉式 |
|
|
鋼板彈簧片數(前/后) |
8/10+7 |
|
|
輪胎規格 |
275/80R22.5 18PR |
|
|
空調 |
原廠空調 |
|
|
灑水系統 |
灑水泵 |
杭州威龍自吸離心式水泵 |
|
灑水寬度 |
≥15 |
|
|
灑水炮射程 |
≥28m，可360度旋轉 |
|
|
垂直吸程 |
≥7 |
|
|
灑、沖水壓力 |
250-450KPa |
|
|
灑水量 |
0.2-2（l/㎡） |
|
|
揚程 |
90m |
|
|
引水時間 |
<5min |
|
|
流量 |
40 m3/h |
|
|
抑塵噴霧系統 |
風機射程 |
60米 |
|
覆蓋面積 |
10037m2 |
|
|
風機功率 |
18.5Kw |
|
|
風機風量 |
43680m3/h |
|
|
風機風壓 |
2050pa |
|
|
水泵功率 |
5.5KW |
|
|
水泵種類 |
不銹鋼多級離心泵 |
|
|
水泵壓力 |
0~3.5MPa |
|
|
水泵流量 |
100~120L/m |
|
|
水環數量 |
雙不銹鋼水環 |
|
|
噴頭數量 |
60個 |
|
|
旋轉電機 |
0.4kw |
|
|
旋轉角度 |
0°~360°可調整 |
|
|
液壓電機 |
1.5kw |
|
|
俯仰角度 |
.-5°~45°可調整 |
|
|
配套動力 |
50KW（四缸） |
|
|
操作方式 |
手動/遙控/自動 |
|
|
底座尺寸 |
1700*1000*700 |
|
|
外形尺寸 |
2200*1100*2220 |
|
|
遙控距離 |
300米 |
|
|
供電電源 |
AC380v，54Hz三線四相 |
|

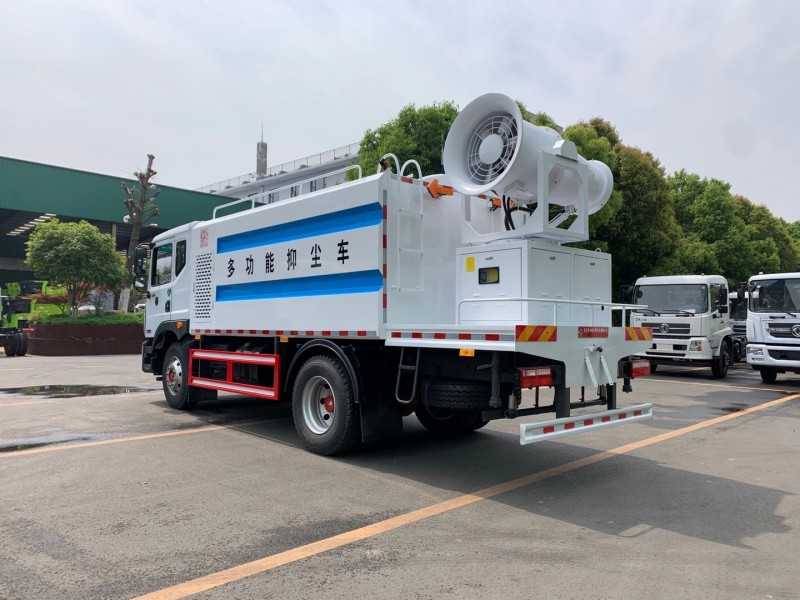

后工作平臺安裝風送噴霧機（可選裝風機射程：30米/40米/50米//60米/80米/100米/120米），噴霧機是一種車載可分離式風送機動噴霧機，噴霧機自身有完整的發電機組、風送系統、**系統、專用噴藥風機、風炮等設備組成?？梢择{駛室內或駕駛室處遙控操作，也可手動操作，一邊行駛一邊進行噴霧施藥或抑塵，可360度旋轉，噴藥、抑塵霧化效果好，射程遠。
